【仪器上新】天津大学大型仪器平台谱仪中心全波长高性能激光拉曼光谱实验系统试运行通知
2025-04-29
天津大学大型仪器平台谱仪中心全波长高性能激光拉曼光谱实验系统已安装调试完毕，包括光栅型拉曼和傅里叶变换型拉曼，性能强大、优势互补，目前开放试运行，欢迎预约测试!

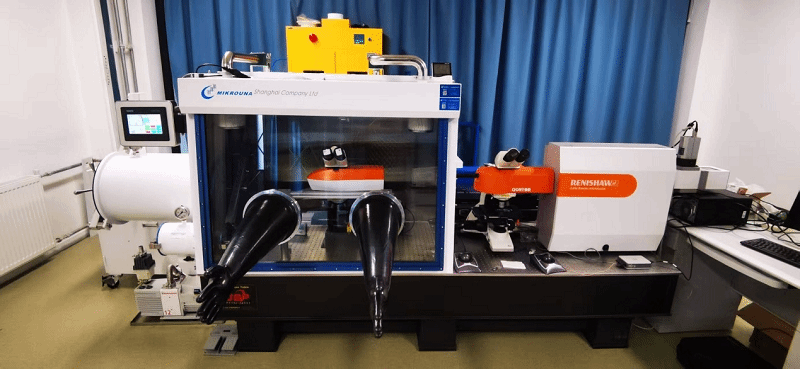

一、Renishaw invia Qontor显微共聚焦拉曼光谱仪
1、仪器介绍
Renishaw invia Qontor显微共聚焦拉曼光谱仪为光栅型拉曼光谱仪，配备了从深紫外到近红外的多激光及双探测器系统，多波长选择可有效避免荧光干扰;配备PL附件，双探测器配置可实现1600 nm 以内的PL光谱检测;配备532 nm激光的超低波数滤光片，能研究低至10 cm-1的拉曼特征，可解析晶体声子振动、碳材料低频振动等关键信息;支持0-360°全自动全角度偏振测量，能够获取材料各向异性信息;并设有手套箱，适用于无水、无氧、无尘的超纯环境样品检测。
生产商：英国Renishaw
型号：invia Qontor
2、基本参数
1) 激发波长：266 nm 、325 nm、532 nm、633 nm、785 nm、1064 nm;
2) 光谱范围：10~4000 cm-1@532 nm;<1600 nm的PL检测
3) 成像扫描范围: X≥ 112 mm, Y ≥ 76 mm
4) 偏振：0～360°全自动可调(400-1000 nm)
5) 测试温度：room temp. to 1000℃
3、功能特色
功能模块 | 配置 |
多波长配置 | 配备266 nm ~1064 nm，共6路激光器 |
低波数附件 | 低至10 cm-1@532 nm |
特殊滤光片 | l PL滤光片，支持<1600 nm的PL检测 l 瑞利滤光片，支持瑞利散射光谱测量、瑞利成像 |
快速成像与Livetrack | l 支持白光成像、拉曼成像 l 成像速度：≥1000 spectra/s l 空间分辨率：<0.5 µm（532nm激发） l 支持3D体积成像与动态聚焦（Z轴分辨率1µm） |
原位分析附件 | l 催化反应池（CCR1000） l 温度范围：RT~1000℃（精度±0.1℃） l 最大压力：5 bar（石英窗口） l 气体接口：1/16"标准接口 |
偏振模块 | l 全自动0~360°偏振角控制（精度0.1°） l 激光光路自动偏振（0~360°） l 信号光路自动检偏（0~360°） l 400~1000 nm |
光电流成像 | l 同步采集拉曼与光电流信号（200k采样率） l 微安级光电流探测 |
手套箱 | l 型号：Super（1220/750/900） l 304不锈钢腔体（1220×750×900 mm） l H₂O/O₂<1ppm |
4、试运行收费标准
1) 送样测试
常规测试：120元/样(随机选3个位置采谱)
2) 预约上机
自主测试：
l 300元/h(常规测试);
l 400元/h(低波数、偏振、光电流、原位催化、266 nm/1064 nm激发);
l 500元/h起(手套箱，根据测试要求制定实验方案)
接受送样测试或自主上机，预约请登录http://yiqi.tju.edu.cn(天津大学大型仪器管理平台)。
5、送样要求
1) 在“附件”处下载送样单并同样品一同放置于样品袋中提交，送样前提前联系沟通测试需求。
2) 上机测试请提前联系仪器培训，通过培训获得授权方可自行上机。
6、送样地点及时间：
北洋园校区58楼C区110室，每周一至周五：08:30~16:30
联系人：宋莹
联系电话：15822010905

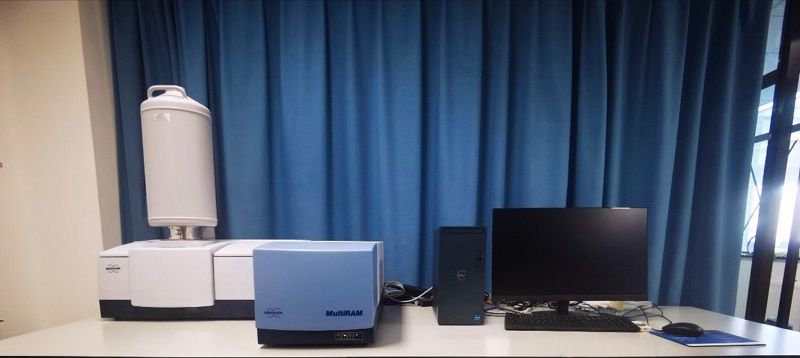

二、MultiRAM傅里叶变换拉曼光谱仪
1、仪器介绍
MultiRAM为傅里叶变换型拉曼光谱仪，采用1064 nm近红外激光器，结合近红外激发与干涉仪技术，有效消除荧光背景，谱图采集速度快。适用于强荧光干样品的拉曼分析，如药物晶型、高分子材料分析。
生产商：德国Bruker
型号：MultiRAM
2、基本参数
1) 光谱范围：3600～50 cm-1
2) 激光器波长：1064 nm (功率1 mW～500 mW连续可调)
3) 分辨率：优于0.5 cm-1
4) 波数精度：优于0.1 cm-1
5) 检测器：液氮致冷Ge检测器
3、功能特色
组件 | 技术规格 |
激光光源 | l Nd:YAG激光器（1064 nm） l 线宽<0.04 cm⁻¹ l 功率连续可调（1mW–500mW） |
干涉仪 | l 立体角镜型设计，DSP控制电磁驱动 l 光学抗振动技术，光路永久准直 |
检测器 | l 液氮冷却锗（Ge）检测器 l 24位A/D转换，全数字化信号输出 |
光谱范围 | l 3600–50 cm⁻¹（斯托克斯位移） |
样品台 | l 电动XYZ三维自动平台（步长50μm，行程≥9.5mm/轴） l 多用可拆式样品架（支持固体、粉末、液体及大样品） |
光学系统 | 33mm焦距聚焦镜，视场（FOV）9mm |
4、试运行收费标准
1) 送样测试：200元/样
2) 自主上机：500元/h起(根据测试要求制定实验方案)
接受送样测试或自主上机，预约请登录http://yiqi.tju.edu.cn(天津大学大型仪器管理平台)。
5、送样要求
1) 在“附件”处下载送样单并同样品一同放置于样品袋中提交，送样前提前联系沟通测试需求。
2) 上机测试请提前联系仪器培训，通过培训获得授权方可自行上机。
6、送样地点及时间：
北洋园校区58楼C区110室，每周一至周五：08:30~16:30
联系人：宋莹
联系电话：15822010905
